ALAT UKUR JANGKA SORONG

A. Pengertian Jangka Sorong
Jangka sorong (vernier caliper) adalah suatu alat ukur panjang yang dapat digunakan untuk mengukur panjang suatu benda dengan ketelitian hingga 0,1 mm. Jangka sorong digunakan pula untuk mengukur panjang benda maksimum 20 cm. keuntungan penggunaan jangka sorong adalah dapat digunakan untuk mengukur diameter sebuah kelereng, diameter dalam sebuah tabung atau cincin, maupun kedalam sebuah tabung.

B. Bentuk dan Bagian-Bagian Jangka Sorong

Secara umum, jangka sorong terdiri atas 2 bagian yaitu rahang tetap dan rahang geser. Jangka sorong juga terdiri atas 2 bagian yaitu skala utama yang terdapat pada rahang tetap dan skala nonius (vernier) yang terdapat pada rahang geser. Bentuk jangka sorong serta bagian-bagiannya ditunjukkan pada gambar berikut ini.

Gambar 1. Jangka Sorong

Keterangan :

1.      Rahang untuk mengukur diameter luar suatu benda.
2.      Rahang untuk mengukur diameter dalam suatu benda
3.      Lidah pengukur kedalaman
4.      Skala utama(dalam cm)
5.      Skala utama(dalam inci)
6.      Skala nonius (dalam mm)
7.      Skala nonius (dalam inci)
-     Kunci peluncur

C. Macam-Macam Jangka Sorong
Adapun jenis-jenis jangka sorong yang dapat digunakan untuk mengukur panjang adalah seperti ditunjukkan pada gambar di bawah ini.


Jangka sorong manual dengan ketelitian 0,1mm = 0,01 cm

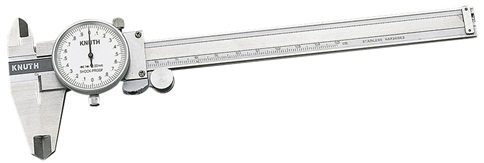

Jangka sorong analog dengan ketelitian 0,05 mm = 0,005 cm

Jangka sorong digital dengan ketelitian 0.01 mm = 0,001 cm

D. Prinsip Kerja Jangka Sorong
Jangka sorong terdiri dari dua skala yaitu skala utama dengan skala terkecil dalam milimeter (1mm = 0,1 cm) dan skala nonius. Sepuluh skala utama memiliki panjang 1 cm, jadi jarak 2 skala utama yang saling berdekatan adalah 0,1 cm. Sedangkan sepuluh skala nonius memiliki panjang 0,9 cm, jadi jarak 2 skala nonius yang saling berdekatan adalah 0,09 cm. Jadi beda satu skala utama dengan satu skala nonius adalah 0,1 cm – 0,09 cm = 0,01 cm atau 0,1 mm. Sehingga skala terkecil dari jangka sorong adalah 0,1 mm atau 0,01 cm.
Gambar 2. Skala utama (atas) dan Skala nonius (bawah)

Ketelitian dari jangka sorong adalah setengah dari skala terkecil. Jadi x = ½ x 0,01 cm = 0,005 cm. Dengan ketelitian jangka sorong adalah :  ketelitian 0,005 cm, maka jangka sorong dapat dipergunakan untuk mengukur diameter sebuah kelereng atau cincin dengan lebih teliti (akurat). Seperti yang sudah dijelaskan sebelumnya bahwa jangka sorong dapat dipergunakan untuk mengukur diameter luar sebuah kelereng, diameter dalam sebuah tabung atau cincin maupun untuk mengukur kedalaman sebuah tabung.
Prinsip utama menggunakan jangka sorong adalah apabila kunci yang terdapat pada jangka sorong dilonggarkan, maka papan skala nonius dapat digerakkan sesuai keperluan. Dalam kegiatan pengukuran objek yang hendak diukur panjangnya atau diameternya maka objek akan dijepit diantara 2 penjepit (rahang) yang ada pada jangka sorong. Panjang objek dapat ditentukan secara langsung dengan membaca skala utama sampai sepersepuluh cm (0,1cm) kemudian menambahkan dengan hasil pembacaan pada skala nonius sampai seperseribu cm (0,001cm).

E. Kalibrasi Jangka Sorong
Jangka sorong dikalibrasi dengan cara mendorong rahang geser hingga menyentuh rahang tetap. Apabila rahang geser berada pada posisi yang tepat di angka nol, yaitu angka nol pada skala utama dengan angka nol pada skala nonius saling berhimpit pada satu garis lurus, maka jangka sorong tersebut sudah terkalibrasi dan siap digunakan. Seperti ditunjukkan pada gambar dibawah ini.
Hal-hal yang menyebabkan kegagalan kalibrasi dan pengukuran menggunakan jangka sorong adalah:
  • Kesalahan umum (orang yang melakukan penggukuran),
  • Kesalahan sistematis (kerusakan alat, lingkungan),
  • Kesalahan acak (tidak diketahui penyebabnya).

Faktor terjadinya kerusakan alat adalah ketidakstabilan suhu ruang penyimpanan, sehingga memungkinkan jangka sorong untuk memuai atau menyusut, terbentur dan/atau tergores.

F. Prosedur Pengukuran Jangka Sorong
1)     Mengukur diameter luar suatu benda
a.       Membuka rahang jangka sorong dengan cara mengendorkan sekrup pengunci, menggeser rahang geser jangka sorong ke kanan sehingga benda yang diukur dapat masuk diantara kedua rahang (antara rahang geser dan rahang tetap).
b.      Letakkan benda yang akan diukur diantara kedua rahang.
c.       Menggeser rahang geser ke kiri sedemikian sehingga benda yang diukur terjepit oleh kedua rahang sekaligus mengunci sekrup pengunci.
d.      Membaca dan mencatat hasil pengukuran.

2)      Mengukur diameter dalam suatu benda
a.       Memutar pengunci ke kiri / mengendorkan sekrup pengunci.
b.      Menggeser rahang geser jangka sorong sedikit kekanan.
c.       Meletakkan benda/cincin/tabung yang akan diukur sedemikian sehingga kedua rahang (atas) jangka sorong masuk ke dalam benda/cincin tersebut.
d.      Menggeser rahang geser kekanan sedemikian sehingga kedua rahang jangka sorong menyentuh kedua dinding dalam benda/cincin/tabung yang diukur dan mengunci sekrup pengunci.
e.       Membaca dan mencatat hasil pengukuran

3)      Mengukur kedalaman suatu benda/tabung
a.       Meletakkan tabung yang akan diukur dalam posisi berdiri tegak.
b.   Memutar jangka (posisi tegak) kemudian meletakkan ujung jangka sorong ke permukaan tabung yang akan diukur dalamnya.
c.    Menggeser rahang geser kebawah sehingga ujung batang pada jangka sorong menyentuh dasar tabung.
d.      Mengunci sekrup pengunci.
e.    Membaca dan mencatat hasil pengukuran.

G. Cara Pembacaan Hasil Pengukuran Jangka Sorong
    Mula-mula perhatikan skala utama yang berhimpit dengan angka nol pada skala nonius. Dari gambar ditunjukkan bahwa skala utama berhimpit diantara angka 4,7 cm dengan 4,8 cm.

Selanjutnya perhatikan skala nonius yang segaris dengan skala utama. Dari gambar ditunjukkan pada angka 4. Perhatikan pembagian skala pada skala nonius, apabila skalanya dibagi menjadi 10 bagian yang sama maka hasil pengukuran skala nonius dikali dengan 1/10mm. Apabila dibagi menjadi 20 bagian maka dikali dengan 1/20mm, dan apabila dibagi menjadi 50 bagian maka dikalikan dengan 1/50 mm. Setelah diketahui skala utama serta skala noniusnya maka hasil pengukurannya adalah jumlah keduanya. Dari contoh dapat dibaca hasil pengukuranya sebesar:
 Hasil = Skala Utama + (skala nonius yang berimpit x skala terkecil jangka sorong)  =  Skala Utama + (skala nonius yang berimpit x 0,01 cm)
            Karena Dx = 0,005 cm (tiga desimal), maka hasil pembacaan pengukuran (xo) harus juga dinyatakan dalam 3 desimal. Tidak seperti mistar, pada jangka sorong yang memiliki skala nonius, Anda tidak pernah menaksir angka terakhir (desimal ke-3) sehingga anda cukup berikan nilai 0 untuk desimal ke-3. sehingga hasil pengukuran menggunakan jangka sorong dapat anda laporkan sebagai :

Panjang  L =  xo  ­+  Dx
Maka, hasil pengukurannya menjadi :

4,7 cm + (0,4 x 0,01) cm = 4,7 cm + 0,004 cm = 4,704 cm

H. Kelebihan dan Kekurangan Menggunakan Jangka Sorong
  • Kelebihan

Ø  Memliki kecermatan pembacaan yang lumayan bagus umumnya kecermatan  pembacaannya berkisar 0.05-0.01 mm.
Ø  Dapat mengukur diameter sisi luar dengan cara dijapit.
Ø  Dapat mengukur diameter sisi dalam dengan cara di ulur.
Ø  Dapat mengukur kedalaman.
Ø  Harga murah dan terjangkau.
  •  Kekurangan

v  Tidak bisa mengukur benda yang besar.
v  Bisa terjadi pemuaian pada alat.
v  Karena sensor berkontak langsung dengan benda kerja memungkinkan terjadinya goresan atau benturan yang bisa menyebabkan ketidakrataan pada kedua sensor atau kedua rahang.

I.       Perawatan
 Faktor terjadinya kerusakan alat adalah ketidakstabilan suhu ruang penyimpanan dan tempat penyimpanan sehingga memungkinkan jangka sorong untuk memuai atau menyusut, terbentur dan/atau tergores. Oleh karena itu simpanlah pada suhu kamar dan tempat yang khusus biasanya terdapat kotak penyimpanan agar tidak terjadi pemuaian dan tergores.
